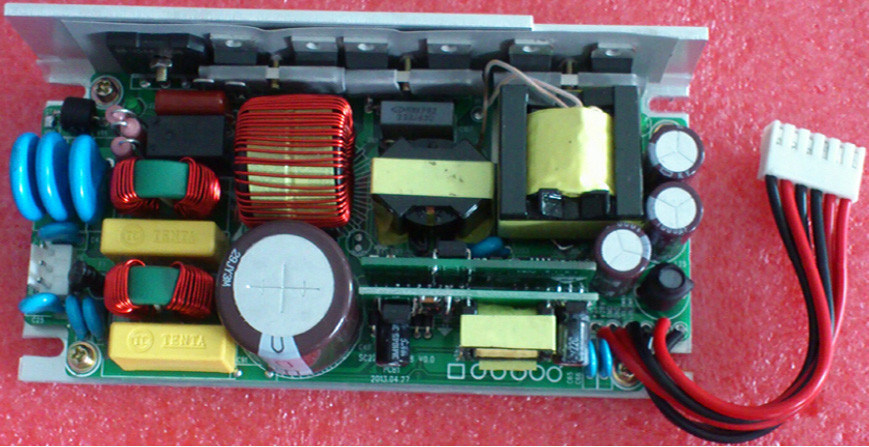

এসি ডিসি শক্তি সরবরাহ 224W আউটপুট 28V SC224-220S28
মুখ্য সুবিধা
এসি ইনপুট পরিসীমা: 140 ~ 300Vac
একক আউটপুট: 28V / 8A
উচ্চ দক্ষতা: 88%
লাইন নিয়ন্ত্রণ: ≤ ± 3%
লোড নিয়ন্ত্রণ: ≤ ± 3%
নিম্ন লহরী & গোলমাল: ≤150mV
পাওয়ার ফ্যাক্টর: 95%
শর্ট সার্কিট সুরক্ষা
বর্তমান সুরক্ষা ওভার আউটপুট
ভোল্টেজ সুরক্ষা আউটপুট
ভোল্টেজ সুরক্ষা ইনপুট
ভোল্টেজ লক-আউট অধীনে ইনপুট
এসি অপারেশন সংকেত
প্রাকৃতিক শীতল
RoHS অনুবর্তী
UL94V-0 শিখা- প্রতিবন্ধী রেটিং
পন্যের স্বল্প বিবরনী
এই এসি-ডিসি কনভার্টার ব্যবহার উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তির কার্যকারিতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.
ইলেকট্রিক বৈশিষ্ট্য
ইনপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
তিরস্কার করা যায় ইনপুট ভোল্টেজ | 200 | 220 | 240 | ছুটি | |
এসি ইনপুট ভোল্টেজ পরিসীমা | 140 | | 300 | ছুটি | |
তিরস্কার করা যায় এসি ইনপুট ফ্রিকোয়েন্সি | | 50/60 | | Hz হয় | |
এসি ইনপুট ফ্রিকোয়েন্সি পরিসীমা | 47 | | 63 | Hz হয় | |
সর্বোচ্চ. ইনপুট বর্তমান | | | 2.5 | একটি | ন্যূনতম. ইনপুট ভোল্টেজ, সম্পূর্ণ লোড |
ইনপুট অন্তঃপ্রবাহ বর্তমান | | | 30 | একটি | সর্বোচ্চ. ইনপুট ভোল্টেজ, 25 ℃, প্রথম শুরু |
দক্ষতা | এসি ইনপুট | | 88 | | % | তিরস্কার করা যায় ইনপুট ভোল্টেজ, গ্ম |
পাওয়ার ফ্যাক্টর | 95 | | | % | |
| | | | | | |
আউটপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
আউটপুট ভোল্টেজ পরিসীমা | 28V | 27.5 | 28 | 28.5 | ভিডিসি | |
আউটপুট বর্তমান পরিসীমা | 28V | 0 | | 8 | একটি | |
লাইন রেগুলেশন | | | ± 3 | % | |
লোড নিয়ন্ত্রণ | | | ± 3 | % | |
তাপমাত্রা নিয়ন্ত্রণ | | ± 0.02 | | % / ° সি | অপারেটিং তাপমাত্রা পরিসীমা উপর |
লহরী & গোলমাল | 28V | | | 150 | mV | তিরস্কার করা যায় ইনপুট, সম্পূর্ণ লোড, 20 MHz ব্যান্ডউইডথ |
ডায়নামিক প্রতিক্রিয়া | চ্যুতি | | | ± 5 | % | 50% Iout সবের্াচ্চ, 1A / আমাদের 50% থেকে 25% Iout সর্বোচ্চ 50% থেকে 75% থেকে 25% |
সময় প্রতিষ্ঠাপন | | | 500 | আমাদের |
চালু অন উত্থানের সময় | | | 50 | মাইক্রোসফট | সম্পূর্ণ লোড, 10% ~ 90% Vout |
চালু অন বিলম্ব সময় | | | 8 | গুলি | 220Vac, ফুল লোড |
আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা | | | ± 5 | % | |
আউটপুট ক্যাপ্যাসিট্যান্স | | | 3000 | μF | |
সুরক্ষা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
ভোল্টেজ অধীনে ইনপুট লক আউট | পালা-ভোল্টেজ থ্রেশহোল্ড | 130 | | 145 | ছুটি | |
চালু বন্ধ ভোল্টেজ থ্রেশহোল্ড | 115 | | 130 | ছুটি | |
ভোল্টেজ সুরক্ষা ইনপুট | ভোল্টেজ রক্ষা | 300 | | 320 | ছুটি | |
রিকভারি ভোল্টেজ | 280 | | 300 | ছুটি | |
ভোল্টেজ সুরক্ষা আউটপুট | 32 | | 35 | ভিডিসি | হিক্কা |
লোড সুরক্ষা আউটপুট | 9 | | 12 | একটি | হিক্কা |
শর্ট - সার্কিট সুরক্ষা | | | 10 | mΩ | হিক্কা |
সাধারন গুনাবলি
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
MTBF | 250 | | | KHrs | তিরস্কার করা যায় ইনপুট, সম্পূর্ণ লোড, 25 ℃ |
ওজন | | | 1000 | ছ | |
পরিবেশগত বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
অপারেটিং তাপমাত্রা | -40 | | +85 | ℃ | |
সংগ্রহস্থল তাপমাত্রা | -40 | | +85 | ℃ | |
আপেক্ষিক আদ্রতা | 10 | | 95 | % | |
সংগ্রহস্থল আর্দ্রতা | 105 | | 93 | % | |
উচ্চতা | | | 3000 | মি | |
বায়ুমণ্ডলীয় চাপ | 70k | | 106K | বাবা | |
নিরাপত্তা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
বিচ্ছিন্নতা ভোল্টেজ | আউটপুট ইনপুট | 1500 | | | ছুটি | 10mA / 1min, কোন arcing এবং ভাঙ্গন |
মাটিতে ইনপুট | 1500 | | | ছুটি |
মাটিতে আউটপুট | 500 | | | ভিডিসি | 10mA / 1min, কোন arcing এবং ভাঙ্গন |
বিচ্ছিন্নতা প্রতিরোধের | আউটপুট ইনপুট | 10 | | | MΩ | 500Vdc / 1min, স্বাভাবিক বায়ুমন্ডলীয় চাপ, 90% আর্দ্রতা |
মাটিতে ইনপুট | 10 | | |
মাটিতে আউটপুট | 10 | | |
সংকেত এবং সুইচ
পদ | ক্রিয়াকলাপ | নোট |
ভোল্টেজ এলার্ম অধীনে আউটপুট | ভোল্টেজ এলার্ম অধীনে আউটপুট 90% উচ্চ যুক্তিবিজ্ঞান (5V ± 0.2V) যখন আউটপুট ভোল্টেজ ড্রপ সক্রিয় | যুক্তিবিজ্ঞান উচ্চ যখন অস্বাভাবিক অবস্থায়, যুক্তিবিজ্ঞান কম যখন ভাল অপারেটিং |
ইনপুট সংকেত | যখন ভাল অপারেটিং উপর হাল্কা, বন্ধ ধরান যখন অস্বাভাবিক অপারেটিং | Φ3 সবুজ আলো |
আউটপুট সংকেত | যখন ভাল অপারেটিং, লাইট বন্ধ ধরান বা মিট্মিট্ যখন অস্বাভাবিক অপারেটিং | Φ3 সবুজ আলো |
, EMC বৈশিষ্ট্য
পদ | স্ট্যান্ডার্ড | পরিবেশ | নোট |
সিই | EN55022 | ক্লাস বি | পাস সিস্টেম পরীক্ষা |
RE | EN55022 | ক্লাস বি | পাস সিস্টেম পরীক্ষা |
সুরেলা | EN61000-3-2 | সি টাইপ আলো প্রয়োজনীয়তা | নির্ণায়ক বি |
ভোল্টেজ ওঠানামা এবং মিট্মিট্ | EN61000-3-3 | ক্লাস উপকরণ প্রয়োজনীয়তা | নির্ণায়ক বি |
ঢেউ | EN61000-4-5 | 2KV ± ডিফারেনশিয়াল মোড, 4KV ± সাধারণ মোড | নির্ণায়ক বি |
চোবান | EN61000-4-11 EN55024 | 0% যাও, 10ms ভোল্টেজ চোবান | নির্ণায়ক বি, ফেজ 0 পরীক্ষা, 90, 180 এবং 270 |
40% যাও, 20ms ভোল্টেজ চোবান |
70% যাও, 50ms ভোল্টেজ চোবান |
ESD | এয়ার স্রাব | EN61000-4-2 | ± 8KV | নির্ণায়ক বি |
যোগাযোগ স্রাব | EN61000-4-2 | ± 4KV | নির্ণায়ক বি |
নোট:
নির্ণায়ক উত্তর: সময় এবং পরীক্ষা পরে সাধারন কর্মক্ষমতা.
নির্ণায়ক বি: নিম্ন ভোল্টেজ সুরক্ষা বা রিসেট অনুমতি নেই. অস্থায়ী আউটপুট ভোল্টেজ ওঠানামার ব্যাঘাতের মধ্যে কর্ম সমাপ্ত পর ceases, এবং যা থেকে EUT স্বয়ংক্রিয়ভাবে তার স্বাভাবিক কর্মক্ষমতা পুনরুদ্ধার করতে পারে. সিস্টেম পরীক্ষার সময়, আউটপুট ভোল্টেজ ওঠা নামা বা রিসেট খুব মঞ্জুরিপ্রাপ্ত নয়.
নির্ণায়ক সি: আউটপুট অস্থায়ী ক্ষতির দেওয়া হয়, কিন্তু হার্ডওয়্যার ক্ষতিগ্রস্ত করা যাবে না. EUT স্বয়ংক্রিয়ভাবে অথবা অপারেটর হস্তক্ষেপ তার স্বাভাবিক কর্মক্ষমতা পুনরুদ্ধার করতে পারে.
নির্ণায়ক আর: আউটপুট যা আদায়যোগ্য নয় হারানো অনুমতি দেওয়া হয়. প্রাথমিক প্রতিরক্ষামূলক উপাদান (ফিউজ) ক্ষতিগ্রস্ত হতে পারে. EUT recovers তার স্বাভাবিক কর্মক্ষমতা পরে ক্ষতিগ্রস্ত কম্পোনেন্ট প্রতিস্থাপন.
পরিবেশগত যোগ্যতা
স্থিতিমাপ | নোট |
কম্পন | ফ্রিকোয়েন্সি পরিসীমা: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / Hz হয়; 80-500Hz, -3dB / OT গ; XYZ অক্ষ, 30min / অক্ষ |
মেকানিক্যাল শক | হাফ-সাইন ওয়েভ, 300m / s2,11ms, ± এক্স, ± y, ± জেড 6tims / অভিমুখ |
স্ট্যান্ডার্ড সম্মতি
স্ট্যান্ডার্ড | নোট |
উল / UL60950 | |
EN60950 | |
দৈহিক তথ্য
মেকানিক্যাল রূপরেখা
দৈর্ঘ্য × প্রস্থ × heigth: 127,0 × 84,5 × 35.0 (মিমি), 5 × 3.33 × 1.38 (ইঞ্চি),
সংযোগকারী প্রশিক্ষণে
ইনপুট কানেক্টর: VH3.96mm-3PIN
পিন নং | নাম | ক্রিয়া |
1 | এল | |
2 | এন | |
3 | পিই | |
আউটপুট কানেকটরঃ VH3.96mm-6PIN, দ্রুত ফিরে,
আউটপুট তারের: UL1015 18 # 105 ℃, 600V
পিন নং | নাম | ক্রিয়া |
1 | + + 28V | লাল |
2 | + + 28V | লাল |
3 | GND | কালো |
4 | GND | কালো |
5 | LOS_PWR + + | অধীনে ভোল্টেজ বিপদাশঙ্কা ইতিবাচক (লাল) আউটপুট |
6 | LOS_PWR- | ভোল্টেজ বিপদাশঙ্কা ইতিবাচক (কালো) অধীনে আউটপুট |
