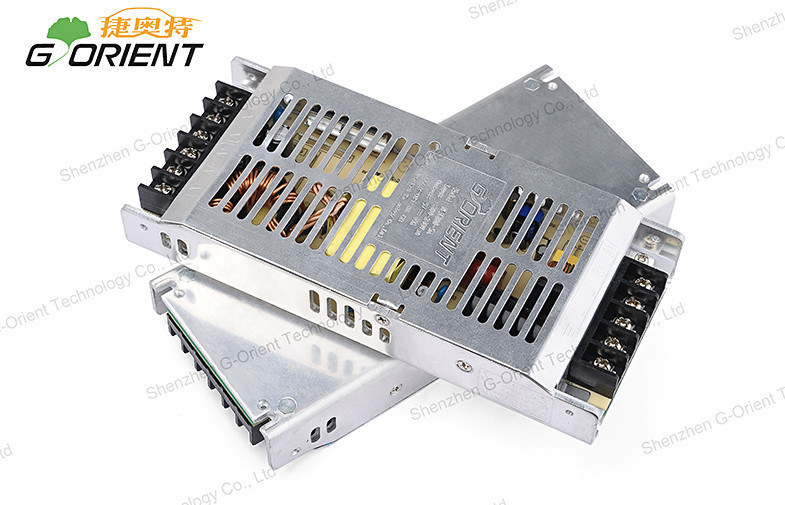

Alimentation d'énergie de commutation du rendement élevé LED DC5V 40A 200W pour l'affichage à LED

Alimentation d'énergie de commutation

NHI200-5-A

PRODUCTION

Tension CC

5V

Gamme actuelle

0~40A

Courant évalué

40A

Puissance évaluée

200W

Ondulation et bruit (maximum)

<250mvp-p>

Tension ADJ.Range

4.5~5.6V

Tolérance de tension

+/- 2,0%

Ligne règlement

+/- 0,5%

Règlement de charge

+/- 1,0%

Installation, temps de montée

1000ms, 50ms/230VAC

Retardez le temps

20ms/230VAC

ENTRÉE

Chaîne de tension

200-240VAC

Plage de fréquence

47-63Hz

Efficacité (type.)

83-88%

Courant à C.A.

2.5A/230VAC

Courant d'irruption (maximum)

55A/230VAC

Courant de fuite

< 3="">

Protection

Au-dessus de la charge

105 | de puissance de sortie évalué de 150%

Type de protection : La limitation actuelle constante, récupère automatiquement après que la condition de panne soit enlevée

Au-dessus de la tension

5,75~ 7.0V

Type de protection : Arrêtez la tension d'O/P, pouvoir de réactionnement dessus pour récupérer

Au-dessus de la température

100℃ +/- 5℃

Type de protection : Arrêtez la tension d'O/P, récupérez automatiquement après que la température descende

Environnement

Temp travaillant.

-40 | +60℃ (référez-vous à la charge de production sous-sollicitant la courbe)

Humidité fonctionnante

20 | Rhésus de 90%, sans condensation

Temp de stockage., humidité

-40 | +85℃, 10 | RHÉSUS de 95%

Temp.Coefficient

+/-0.03%/℃ (0 | 50℃)

Vibration

10 | 500Hz, 5G 10min. /1 cycle, 60min. Chacun le long de X, Y, haches de Z

Sécurité

Normes de sécurité

UL60950-1 approuvé

Tension de tenue

I/P-O/P : 3KVAC I/P-FG : 1.5KVAC O/P-FG : 0.5KVAC

Résistance d'isolement

I/P-O/P, I/P-FG, O/P-FG : 100M Ohms/500VDC/Rhésus de 25℃/70%

D'autres

Moyenne des temps de bon fonctionnement

271.9K heures MIL-HDBK-217F minimal (25℃)

Dimension

190*85*30mm (L*W*H)

Emballage

0.8kg ; 20pcs/16Kgs

Note

1. Tous les paramètres pas particulièrement mentionnés sont mesurés à l'entrée 230VAC, à la charge évaluée et au 25℃ de la température ambiante.

2. L'ondulation et le bruit sont mesurés à 20Mhz de la largeur de bande à l'aide d'un 12" paire-fil tordu terminée avec un condensateur parallèle de 0.1uf et de 47 uF.

3. Tolérance : inclut la tolérance d'installation, la ligne règlement et le règlement de charge.

4. Veuillez relier le poteau positif de la tension d'entrée à la marque » L » du TB, relient le poteau négatif de la tension d'entrée à la marque » N » du TB, utilisant la tension CC Pour la tension d'entrée
