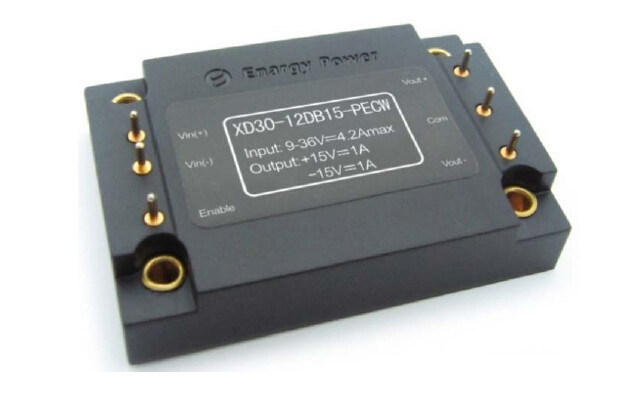

信頼性の軍事力の供給 dc dc のコンバーター 30W は 15 ボルト XD30-12DB15-PECW を出力しました

DC-DC のコンバーター 30W の出力 15V XD30-12DB15-PECW

特徴:

広い入力範囲: 9-36 V

出力電力: 30W

高い変換効率: 90%

ライン規則への: ±1%

負荷規則への: ±1%

入力不足電圧閉鎖

出力過電流保護

しゃっくりモード短絡の保護

出力過電圧の保護

（オン/オフ）制御を可能にして下さい

分離の電圧: 1500Vdc

プロダクト概観:

これらの DC-DC のコンバーター モジュールの使用成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために高度力の処理、制御および実装技術。 高い

頻度活動的なクランプ切換えは低雑音および高性能を高い発電密度に与えます。

電気特徴

1.1 絶対最高評価

1.2 特徴を入れて下さい

1.3 出力特性

1.4 動的応答の特徴

1.5 機能特性

1.6 分離の特徴

一般特性

環境の特徴

標準の承諾

5. 仕事の波

図 1: わずかな出力電圧の効率対負荷
最低、体言および最高の入力のための流れ
25°C.の電圧。

図 2: わずかな出力電圧および 60% の効率
評価される力対周囲の空気のための気流率
25°C.の温度。

図 3: 最高の出力電力軽減のカーブ対。
0 LFM の気流率のための周囲の空気の温度
3 をピンで止めるためにピン 1 から流れる空気との 400 LFM によって
（わずかな入力電圧）。

図 4: わずかな入力電圧の出力電圧さざ波
そして定格負荷の流れ（20 mV/div）。 負荷キャパシタンス:
0.1μF 陶磁器のコンデンサーおよび 10μF タンタル コンデンサー。
帯域幅: 20 の MHz。

図 5: 満載のコンバーターの熱プロット
率での流れる 25°C 空気が付いている流れ（30W）
200 LFM。 空気はコンバーターを渡って流れています
1 をピンで止めるピン 3 から（わずかな入力電圧）。

図 6: 満載のコンバーターの熱プロット
率での流れる 25°C 空気が付いている流れ（30W）
200 LFM。 空気はコンバーターを渡って流れています
入力から出力（わずかな入力電圧）への。

図 7: 満載のトランジェント回転（抵抗負荷）
（10 ms/div）。前応用入力電圧。
Ch1: Vout+ （10V/div）; Ch2: Vout- （10V/div）
Ch3: オン/オフ入力（1V/div）

図 8: 満載の操業停止の落下時間（10 ms/div）。
Ch1: Vout+ （10V/div）; Ch2: Vout- （10V/div）
Ch3: オン/オフ入力（1V/div）

図 9: ステップ変更への出力電圧応答
負荷流れ（（最高） Iout の 50%-75%-50%; dI/dt =
0.5A/μs）。 負荷帽子: 10μF の 100 つの mΩ ESR のタンタル
コンデンサーおよび 0.1μF 陶磁器のコンデンサー。 CH 1: Vout
（200mV/div）。

図 10: 負荷のステップ変更への出力電圧応答

流れ（（最高） Iout の 50%-75%-50%: dI/dt = 0.5A/μs）。

負荷帽子: 10μF の 30 の mΩ ESR のタンタル コンデンサー

0.1μF 陶磁器の帽子。 CH 1: Vout （200mV/div）。

6.Physical 情報
6.1 機械輪郭

注:

1. すべてのピンは 1.02mm dia.です。
2.許容: x.x ±0.5mm、x.xx ±0.25mm

6.2 Pin の指定
