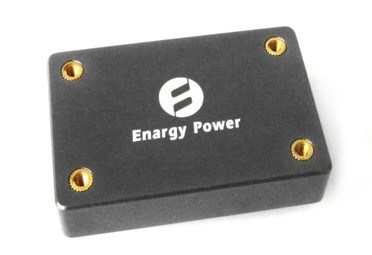

Saída industrial 12V/4.2A XD50-48S12-PEM da fonte de alimentação 50W
Características chaves
Potência de saída: 50W
Escala larga da entrada: 36-72VDC
Eficiência de conversão alta: Até 93%
Linha regulamento a ±1%
Regulamento da carga a ±1%
Freqüência de funcionamento fixa
Tensão do isolamento: 1500V
Permita o controle (de ligar/desligar)
Output a proteção da sobrecarga
O modo do soluço procura um caminho mais curto a proteção
Fechamento da sob-tensão da entrada
Guarnição da tensão da saída: -8%~+10% Vout
Vista geral do produto
Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa.
Avaliações máximas absolutas
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão de entrada
|
|
|
78
|
VDC
|
Contínuo, inoperante
|
|
|
|
75
|
VDC
|
Contínuo, operando-se
|
|
|
|
78
|
VDC
|
Proteção transiente de funcionamento,<100ms>
|
|
Tensão do isolamento
|
|
|
2000
|
VDC
|
Entrada à saída
|
|
Temperatura de funcionamento
|
-55
|
|
100
|
℃
|
|
|
Temperatura de armazenamento
|
-65
|
|
125
|
℃
|
|
Características da entrada
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Escala de tensão de entrada
|
36
|
48
|
72
|
VDC
|
Contínuo
|
|
Fechamento da Sob-Tensão
|
|
35,5
|
35,9
|
VDC
|
Ponto inicial de ligação
|
|
32,5
|
33,5
|
|
VDC
|
Volta - fora do ponto inicial
|
|
Corrente de entrada máxima
|
|
|
1,8
|
A
|
Carga máxima, entrada mínima
|
|
Eficiência
|
91
|
|
|
%
|
|
|
Recomende a capacidade externo da entrada
|
|
|
100
|
F
|
ESR típico 0.1-0.2Ω
|
Características de saída
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Ponto ajustado da tensão da saída
|
11,8
|
12,00
|
12,12
|
VDC
|
Entrada nominal; Nenhuma carga; 25℃
|
|
Escala da tensão da saída
|
11,76
|
12,00
|
12,24
|
VDC
|
|
|
Escala da corrente de saída
|
0
|
|
4,2
|
A
|
Assunto a derating térmico
|
|
Linha regulamento
|
|
±0.02
|
±1
|
%
|
Baixa linha à linha alta; carga máxima
|
|
Regulamento da carga
|
|
±0.02
|
±1
|
%
|
Nenhuma carga à carga máxima; entrada nominal
|
|
Regulamento de temperatura
|
|
|
±0.02
|
%/°C
|
Sobre a variação da temperatura de funcionamento
|
|
Limite atual
|
4,6
|
|
7,6
|
A
|
Saída voltage90% do substantivo
|
|
Ondinha (RMS)
|
|
|
30
|
milivolt
|
Entrada nominal; carga máxima; Uma largura de faixa de 20 megahertz;
|
|
Ruído (Pico-à-Pico)
|
|
|
120
|
milivolt
|
|
Tampão da saída máxima.
|
220
|
|
3000
|
μF
|
Entrada nominal; carga máxima
|
|
Guarnição da tensão da saída
|
|
|
+10
|
%
|
Entrada nominal; carga máxima; 25°C
|
|
|
|
-8
|
Características de resposta dinâmica
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Mude na corrente de saída
(di/dt= 0.1A/us)
|
|
|
480
|
milivolt
|
50% a 75% a 50% Iout máximo
|
|
Mude na corrente de saída
(di/dt= 2.5A/us)
|
|
|
480
|
milivolt
|
50% a 75% a 50% Iout máximo
|
|
Tempo de estabelecimento
|
|
|
300
|
nós
|
Ao nom de dentro 1% Vout.
|
|
Tempo de ligação
|
|
|
50
|
Senhora
|
Carga máxima; Nom de Vout=90%
|
|
Overshoot da tensão da saída
|
|
|
5
|
%
|
|
Características funcionais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Freqüência do interruptor
|
187
|
200
|
230
|
Quilohertz
|
Fase regulamentar e fase do isolamento
|
|
Guarnição (Pin6)
|
Veja a guarnição da tensão part3.1 (Pin6)
|
|
Output a guarnição da tensão
|
|
|
10
|
%
|
Guarnição acima, Pin da guarnição (-) a Vout.
|
|
|
|
8
|
%
|
Guarnição para baixo, Pin da guarnição (+) a Vout.
|
|
Permita o controle (DE LIGAR/DESLIGAR) (Pin1)
|
Veja a parte 3,2
|
|
Permita a corrente de fonte
|
|
|
1
|
miliampère
|
|
|
Permita (em - fora do controle) a lógica positiva
|
1
|
|
15
|
VDC
|
Em-Controle, lógica alta ou flutuação
|
|
-0,5
|
|
0,3
|
VDC
|
Fora-Controle, lógica baixa
|
|
Proteção da sobrecarga
|
110
|
|
|
%
|
Atual-Modo, pulso pelo ponto inicial atual do limite do pulso, (carga de %Rated)
|
|
Procurar um caminho mais curto a proteção
|
|
|
10
|
mΩ
|
Tipo: O modo do soluço, auto recuperação, procura um caminho mais curto a resistência
|
Características do isolamento
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão do isolamento
|
1.500
|
|
|
VDC
|
Entrada à saída
|
|
1500
|
|
|
VDC
|
Entrada à base
|
|
500
|
|
|
VDC
|
Saída à base
|
|
Resistência do isolamento
|
100
|
|
|
MΩ
|
Em 500VDC para testá-lo quando a pressão atmosférica e o R.H. forem 90%
|
|
Capacidade do isolamento
|
|
1000
|
|
PF
|
|
Características ambientais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamento
|
-55
|
|
+100
|
℃
|
Temperatura prolongada, baixa do PWB
|
|
Temperatura de armazenamento
|
-65
|
|
+125
|
℃
|
Ambiental
|
|
Coeficiente de temperatura
|
|
|
±0.02
|
%/℃
|
|
|
Umidade
|
20
|
|
95
|
%R.H.
|
Humidade relativa, não - condensando-se
|
Esboço mecânico
Notas:
1. Todos os pinos são 0,040" (1.02mm) diâmetro
2. Tolerâncias: x.xx ±0.02 dentro. (x.x ±0.5mm)
x.xxx ±0.010 dentro. (x.xx ±0.25mm)
Designações do Pin
|
Pin não.
|
Nome
|
Função
|
|
1
|
Permita
|
A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.
|
|
2
|
Vin (-)
|
Tensão de entrada negativa
|
|
3
|
Vin (+)
|
Tensão de entrada positiva
|
|
4
|
Vout (+)
|
Tensão positiva da saída
|
|
5
|
COM
|
Tensão negativa da saída
|
|
6
|
Guarnição
|
Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída.
|
