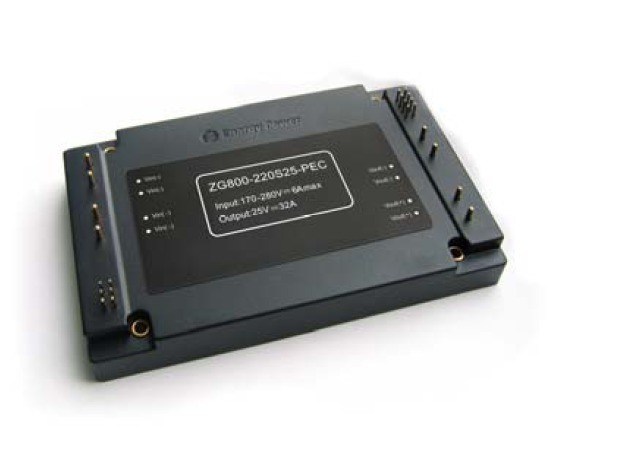

Saída 25V ZG800-220S25-PEC da fonte 800W da potência militar
Características chaves
Potência de saída: 800W
Escala larga da entrada: 170-280Vdc
Eficiência de conversão alta: Até 93%
Linha regulamento a ±0.5%
Regulamento da carga a ±0.5%
Freqüência de funcionamento fixa
Tensão do isolamento: 2000V
Partilha de carga a 20 unidades
Permita o controle (DE LIGAR/DESLIGAR)
Output a proteção da sobrecarga
O modo do soluço procura um caminho mais curto a proteção
Proteção de temperatura excessiva
Fechamento da sob-tensão da entrada
Guarnição da tensão da saída: ±5%
Vista geral do produto
Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor ativo de alta freqüência da braçadeira fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
A introdução de produto
A série de ZG é um único conversor independente regulado da saída que use o tamanho não padronizado do pacote do tijolo da indústria. A eficiência elevada mesma é um resultado da topologia patenteada CORP de ENARGY que usa a correção síncrono e um projeto inovativo da construção para minimizar a dissipação de calor e para reservar extremamente densidades de poder superior. O poder dissipado pelo conversor é tão baixo que um dissipador de calor não está exigido, que salvar o custo, peso, altura, e aplicação
esforço. Todos os componentes do poder e do controle são montados à carcaça do PWB da multi-camada com tecnologia da montagem da superfície do highyield, tendo por resultado um produto mais seguro.
1. Características elétricas
As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa. Todo o teste dos dados em Ta=25oC excetua a definição especial.
1,1 Avaliações máximas absolutas
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão de entrada
|
|
|
300
|
VDC
|
Contínuo, inoperante
|
|
|
|
280
|
VDC
|
Contínuo, operando-se
|
|
|
|
300
|
VDC
|
Proteção transiente de funcionamento,<100ms>
|
|
Tensão do isolamento
|
|
|
2000
|
VDC
|
Entrada à saída
|
|
Temperatura de funcionamento
|
-55
|
|
100
|
℃
|
|
|
Temperatura de armazenamento
|
-65
|
|
115
|
℃
|
|
|
Permita à tensão de Vin-
|
-2,0
|
|
10
|
VDC
|
|
1,2 Entre características
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Escala de tensão de entrada
|
170
|
220
|
280
|
VDC
|
Contínuo
|
|
Fechamento da Sob-Tensão
|
|
165
|
169
|
VDC
|
Ponto inicial de ligação; carga mínima
|
|
125
|
150
|
|
VDC
|
Ponto inicial da Volta-fora; meia carga
|
|
Corrente de entrada máxima
|
|
|
6
|
A
|
Carga máxima; entrada 170Vdc
|
|
Eficiência
|
|
93
|
|
%
|
Carga máxima; Tensão de entrada da avaliação;
Figuras 1-2
|
|
Corrente de entrada deficiente
|
|
20
|
|
miliampère
|
Permita o ponto baixo do pino
|
|
Recomende a entrada externo
Capacidade
|
|
100
|
|
μF
|
ESR típico 0.1-0.2Ω
|
1,3 Características de saída
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Ponto ajustado da tensão da saída
|
24,75
|
25,00
|
25,25
|
VDC
|
Entrada nominal; Carga mínima
|
|
Escala da tensão da saída
|
24,5
|
25,00
|
25,5
|
VDC
|
|
|
Escala da corrente de saída
|
0,5
|
|
32
|
A
|
Assunto a derating térmico; Figura 5-6
|
|
Linha regulamento
|
|
±0.02
|
±0.5
|
%
|
Baixa linha à linha alta; carga máxima
|
|
Regulamento da carga
|
|
±0.02
|
±0.5
|
%
|
Carga mínima à carga máxima; entrada nominal
|
|
Regulamento de temperatura
|
|
±0.01
|
±0.02
|
%/°C
|
Sobre a variação da temperatura de funcionamento
|
|
Limite atual
|
35,2
|
41
|
45
|
A
|
Tensão 95% da saída do substantivo
|
|
Corrente do curto-circuito
|
0,5
|
41
|
45
|
A
|
Tensão da saída <800 mV="">
|
|
Ondinha (RMS)
|
|
60
|
|
milivolt
|
Entrada nominal; carga máxima; 20 megahertz
largura de faixa, figura 11
|
|
Ruído (Pico-à-Pico)
|
|
250
|
|
milivolt
|
|
Tampão da saída máxima.
|
|
5000
|
|
μF
|
Entrada nominal; carga máxima
|
|
Guarnição da tensão da saída
|
|
±5
|
|
%
|
Entrada nominal; carga máxima; 25°C
|
1,4 Características de resposta dinâmica
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Mude na corrente de saída
(di/dt= 0.1A/μs)
|
|
1300
|
|
milivolt
|
5 50% a 75% a figura máxima 9 de 50% Iout
|
|
Mude na corrente de saída
(di/dt= 2.5A/μs)
|
|
1500
|
|
milivolt
|
50% a 75% a figura máxima 10 de 50% Iout
|
|
Tempo de estabelecimento
|
|
400
|
|
μS
|
Ao nom de dentro 1% Vout.
|
|
Tempo de ligação
|
|
20
|
|
Senhora
|
Carga máxima; Nom de Vout=90%. Figura 7
|
|
Tempo de queda da parada programada
|
|
300
|
|
Senhora
|
Carga máxima; Nom de Vout=10%. Figura 8
|
|
Overshoot da tensão da saída
|
|
5
|
|
%
|
|
1,5 Características das características
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Freqüência do interruptor
|
180
|
200
|
220
|
Quilohertz
|
Fase regulamentar e fase do isolamento
|
|
Guarnição (Pin21)
|
Veja a guarnição da tensão da parte 7,4 (Pin21)
|
|
Output a guarnição da tensão
|
|
|
5
|
%
|
Guarnição acima, toVout do Pin da guarnição (-)
|
|
5
|
|
|
%
|
Guarnição para baixo, Pin da guarnição a Vout (+)
|
|
Permita o controle (DE LIGAR/DESLIGAR) (Pin11)
|
Veja a parte 7,1
|
|
Permita a tensão
Permita a corrente de fonte
|
|
2
|
|
VDC
|
Permita a flutuação do pino
|
|
|
1
|
|
miliampère
|
|
|
Permita o controle (DE LIGAR/DESLIGAR)
Lógica positiva
|
2,5
|
|
10
|
VDC
|
Em-Controle, lógica alta ou flutuação
|
|
-0,5
|
|
0,2
|
VDC
|
Fora-Controle, lógica baixa
|
|
Proteção da sobrecarga
|
110
|
120
|
140
|
%
|
Atual-Modo, pulso pela corrente do pulso
Ponto inicial do limite, (carga de %Rated)
|
|
Procurar um caminho mais curto a proteção
|
|
|
20
|
mΩ
|
Tipo: Modo do soluço, Não-Travando,
A Auto-Recuperação, ponto inicial, procura um caminho mais curto
Resistência
|
|
De temperatura excessiva
Proteção
|
|
115
|
|
℃
|
Tipo: Não-Travamento, Auto-Recuperação;
Ponto inicial, temperatura do PWB
|
|
|
15
|
|
℃
|
Histerese
|
1,6 Características do isolamento
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão do isolamento
|
2000
|
|
|
VDC
|
Entrada à saída
|
|
2000
|
|
|
VDC
|
Entrada à base
|
|
500
|
|
|
VDC
|
Saída à base
|
|
Resistência do isolamento
|
100
|
|
|
MΩ
|
Em 500Vdc para testá-lo quando a pressão atmosférica e o R.H. forem 90%
|
|
Capacidade do isolamento
|
|
1000
|
|
PF
|
|
2. Características gerais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Peso
|
|
11.3(320)
|
|
Onça (g)
|
Encapsulado
|
|
MTBF (calculado)
|
1
|
|
|
MHrs
|
TR-NWT-000332; carga de 80%, 300LFM,
40℃ Ta
|
3. Características ambientais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamento
|
-55
|
|
+100
|
℃
|
Temperatura prolongada, baixa do PWB
|
|
Temperatura de armazenamento
|
-65
|
|
+115
|
℃
|
Ambiental
|
|
Coeficiente de temperatura
|
|
|
±0.02
|
%/℃
|
|
|
Umidade
|
20
|
|
95
|
%R.H.
|
Humidade relativa, não - condensando-se
|
4. Conformidade dos padrões
|
Parâmetro
|
Notas
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
Teste da chama da agulha (IEC 695-2-2)
|
Teste no conjunto inteiro; placa & componentes plásticos UL94V-0 complacentes
|
|
IEC 61000-4-2
|
|
5. Especificação da qualificação
|
Parâmetro
|
Notas
|
|
Vibração
|
10-55Hz varredura, 1 Min./varredura, 120 varreduras para a linha central 3
|
|
Choque mecânico
|
minuto 100g, 2 gotas em x e linha central de y, 1 gota na linha central de z
|
|
Frio (na operação)
|
Anúncio IEC60068-2-1
|
|
Calor úmido
|
IEC60068-2-67 CY
|
|
Ciclismo da temperatura
|
-40°C a 100°C, rampa 15°C/min., 500 ciclos
|
|
Poder/ciclismo térmico
|
Vin = minuto a máximo, carga máxima, 100 ciclos
|
|
Marginalidade do projeto
|
Tmin-10°C a Tmax+10°C, 5°C pisa, Vin = minuto a máximo, carga 0-105%
|
|
Teste de vida
|
95% avaliou Vin e carga, unidades em derating o ponto, 1000 horas
|
|
Solderability
|
IEC60068-2-20
|
6. Onda e curvas típicas
Figura 1: Eficiência na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em Ta= 25°C.
Figura 2: Dissipação de poder na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em Ta=25°C.
Figura 3: Corrente da tensão vs.output da saída. (tensão de entrada nominal).
Figura 4: . Corrente de saída máxima contra a tensão de entrada.
Figura 5: Curvas derating potências de saída máximas contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM a 800 LFM com o ar que flui do pino 1 para fixar 4 (tensão de entrada nominal).
Figura 6: Lote térmico do conversor na corrente da carga máxima (800W) com o ar 25°C que flui na taxa de 800 LFM. O ar está fluindo através do conversor do pino 1 para fixar 4 (tensão de entrada nominal).
Figura 7: Transeunte de ligação na carga máxima (carga resistive) (20 ms/div). Tensão de entrada pre-aplicada. Ch 1: Vout (10V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (1V/div).
Figura 8: Tempo de queda da parada programada na carga máxima (400 μs/div). Ch 1: Vout (10V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (1V/div).
Figura 9: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Tampão da carga: 10μF, capacitor de tântalo do ESR de 100 mΩ e capacitor 1μF cerâmico. Ch 1: Vout (1V/div).
Figura 10: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Tampão da carga: 10μF, capacitor de tântalo do ESR de 30 mΩ e tampão 1μF cerâmico. Ch 1: Vout (1V/div).
Figura 11: Ondinha da tensão da saída na tensão de entrada nominal e na corrente avaliado da carga (100mV/div). Capacidade da carga: capacitor 1μF cerâmico e capacitor de tântalo 10μF. Largura de faixa: 20 megahertz.
7. Informação física
7,1 Esboço mecânico
Notas:
1. Os pinos 1-8 são 0,6" (1.52mm) diâmetro sem ombros.
2. Os pinos 9-22 são 0,025" quadrado (de 0.64mm).
3. O Pin 9 14 proveu a Vin (-). Pin 15 22 providos para detectar (-).
4. Tolerâncias: x.xx ±0.02 dentro. (x.x ±0.5mm), x.xxx ±0.010 dentro. (x.xx ±0.25mm).
7,2 Designações do Pin
|
Pin não.
|
Nome
|
Função
|
|
1
|
Vin (+)
|
Tensão de entrada positiva
|
|
2
|
Vin (+)
|
Tensão de entrada positiva
|
|
3
|
Vin (-)
|
Tensão de entrada negativa
|
|
4
|
Vin (-)
|
Tensão de entrada negativa
|
|
5
|
Vout (-)
|
Tensão negativa da saída
|
|
6
|
Vout (-)
|
Tensão negativa da saída
|
|
7
|
Vout (+)
|
Tensão positiva da saída
|
|
8
|
Vout (+)
|
Tensão positiva da saída
|
|
9
|
Deslocamento de fase
|
Para reduzir a entrada refletiram a ondinha atual e reduzir o tempo de resposta do transeunte da carga
|
|
10
|
TSB
|
Ônibus térmico da parada programada
|
|
11
|
Permita
|
A entrada de TTL para desligar o conversor SOBRE e, provido para Vin (-), com o interno levanta.
|
|
12
|
Sincronização-Em
|
A freqüência de funcionamento é ajustada a 200KHz e podida ser sincronizada pelo
pulso de disparo externo conectado entre Sincronização-no pino e a terra (-) Vin.
|
|
13
|
Vaux
|
Tensão auxiliar da saída
|
|
14
|
Temp.
Monitor
|
Nenhum uso
|
|
15
|
Sincronização-Para fora
|
Este pino contem um sinal de pulso de disparo provido ao pino do sentido (-).
|
|
16
|
FET do anel-O
Movimentação
|
O pino de movimentação do FET fornece uma tensão de C.C. aproximadamente de 10V acima da saída principal
|
|
17
|
Carga
Partilha
|
Dois ou mais módulos podem ser operados paralelamente para ou a operação redundante ou adicional
exigências de poder.
|
|
18
|
Poder bom
|
O bom pino do poder indica o estado de funcionamento do módulo
|
|
19
|
Atual
Monitor
|
A corrente de saída pode ser medida deste pino.
|
|
20
|
Sentido (-)
|
Sentido remoto negativo. O SENTIDO (-) pode ser conectado a Vout (-) ou à esquerda abrir.
|
|
21
|
Guarnição
|
Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída.
|
|
22
|
Detecte (+)
|
Sentido remoto positivo. O SENTIDO (+) pode ser conectado a Vout (+) ou à esquerda abrir.
|
