conversor 12V de 50W DC-DC

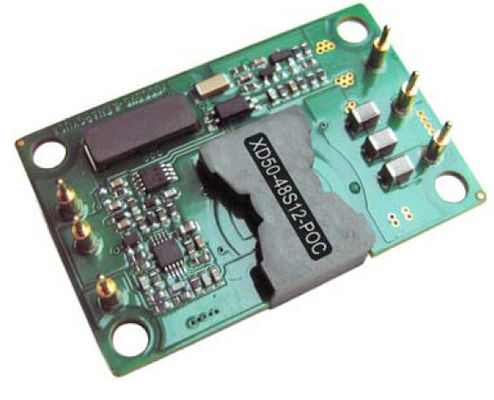

Saída 12V XD50-48S12-POC dos conversores 50W de DC-DC

Características

Potência de saída: 50W

Escala larga da entrada: 36-72VDC

Eficiência de conversão alta: 88%

Linha regulamento a ±1%

Regulamento da carga a ±1%

Freqüência de funcionamento fixa

Tensão do isolamento: 1500V

Permita o controle (de ligar/desligar)

Output a proteção da sobretensão

Output a proteção da sobrecarga

O modo do soluço procura um caminho mais curto a proteção

Proteção de temperatura excessiva

Fechamento da sob-tensão da entrada

Vista geral do produto

Poder avançado do uso destes módulos do conversor de DC-DC

tecnologias do processamento, do controle e de empacotamento para fornecer

a rentabilidade do desempenho, da flexibilidade, da confiança e

de um componente maduro do poder. Braçadeira ativa de alta freqüência

o interruptor fornece a densidade de poder superior o de baixo nível de ruído e

eficiência elevada.

1. Características elétricas

As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída (resistive) e da placa baixa

temperatura, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa.

1,1 Avaliações máximas absolutas

1,2 Entre características

1,3 Características de saída

1,4 Características de resposta dinâmica

1,5 Características funcionais

1,6 Características do isolamento

1,7 Standard de segurança

2. Características gerais

conformidade 3.Standards

Um fusível externo da entrada deve sempre ser usado para cumprir estas exigências da segurança. Contato os nossos para a segurança oficial

certificados em liberações ou na transferência nova do Web site de ENARGY CORP.

4. TESTE DA QUALIFICAÇÃO

· O teste extensivo da caracterização de todos os produtos e processos de manufactura de ENARGY CORP. é executado a

assegure-se de que nós forneçamos o produto robusto, seguro. Contacte a fábrica para o original oficial da qualificação da família de produto.

· OPÇÕES

ENARGY CORP. fornece várias opções para o sentido da lógica, o comprimento do Pin e a característica ajustados para esta família de DC/DC

conversores. Consulte por favor a página 10 desta folha de especificação para obter informações sobre das opções disponíveis.

5. TRABALHE CURVE&WAVE

Figura 1: Eficiência na tensão nominal da saída contra a carga
corrente para o mínimo, o substantivo, e a tensão de entrada máxima
em 25°C.

Figura 2: Eficiência na tensão nominal e em 60% da saída
poder avaliado contra a taxa do fluxo de ar para temperaturas do ar ambientais de
25°C, 40°C, e 55°C (Vin nominal).

Figura 3: Transeunte de ligação na carga máxima (carga resistive) (2
ms/div). Tensão de entrada pre-aplicada.
Ch 1: Vout (5V/div).
Ch 2: Entrada DE LIGAR/DESLIGAR (500mV/div)

Figura 4: Tempo de queda da parada programada na carga máxima (2 ms/div).
Ch 1: Vout (5V/div)
Ch 2: Entrada DE LIGAR/DESLIGAR (500mV/div)

Figura 5: Resposta da tensão da saída à etapa-mudança na carga
atual (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Carga
tampão: 220μF, capacitor de tântalo de 45m Ω ESR e 1μF
capacitor cerâmico. Ch 1: Vout (100mV/div, 400uS /div)

Figure6: Resposta da tensão da saída à etapa-mudança na carga
corrente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Carga
tampão: 220μF, capacitor de tântalo de 45m Ω ESR e 1μF
tampão cerâmico. Ch 1: Vout (100mV/div, 400uS /div)

Figura 7: Ondinha da tensão da saída na tensão de entrada nominal e
corrente avaliado da carga (20mV/div). Capacidade da carga: 1μF
capacitor cerâmico e capacitor de tântalo 10μF. Largura de faixa:
20 megahertz.

6. Descrição da função do Pin
6,1 Permita o controle (DE LIGAR/DESLIGAR) (Pin 1)

O pino da possibilidade permite que o módulo de poder seja desligado sobre e eletronicamente. A função (de ligar/desligar) da possibilidade é
útil para conservar a bateria, para a aplicação pulsada do poder ou para o poder que arranja em seqüência acima.
O pino da possibilidade é provido - ao Vin. É levantado internamente, assim que nenhuma fonte externo da tensão é exigida. Um aberto
o interruptor do coletor (ou abra o dreno) é recomendado para o controle do pino da possibilidade.
Ao usar o pino da possibilidade, certifique-se que a referência é realmente - do pino de Vin, não antes do IEM que filtra ou
remotamente da unidade. Óptica acoplar o sinal de controle e encontrar o acoplador opto diretamente no módulo vão faz4e-lo
evite qualquens um problemas. Se o pino da possibilidade não é usado, pode ser deixado a flutuação (lógica positiva) ou ser conectado - ao Vin
pino (lógica negativa). Figure detalhes de A cinco circuitos possíveis para conduzir o pino DE LIGAR/DESLIGAR. A figura B é um olhar detalhado de
os circuitos DE LIGAR/DESLIGAR internos.

Figure A: Vários circuitos para conduzir o pino DE LIGAR/DESLIGAR.

Figura B: Circuitos DE LIGAR/DESLIGAR internos do pino.

6,2 Guarnição da tensão (Pin 6)
A tensão da saída pode ser ajustada para cima ou para baixo com um resistor externo. Há uma lógica e um negativo positivos da guarnição
lógica da guarnição disponível. Para a lógica positiva, a tensão da saída aumentará quando um resistor externo do aparamento é conectado
entre o pino da guarnição e do Vout (+). A tensão da saída diminuirá quando um resistor externo do aparamento é conectado
entre o pino da guarnição e da COM. Um potenciômetro da guarnição da multi-volta 20Ký pode igualmente ser usado para ajustar para cima ou para baixo a tensão da saída. (Figura
C & D).

Guarnição da saída

Figura C: circuito externo da guarnição da Saída-tensão

Figura D: Conexão do potenciômetro da guarnição.

7. Aplicação da operação básica e das características
7,1 Ondinha da saída & teste do ruído

A ondinha da saída é compor de pontos de ruído da ondinha da freqüência fundamental e do interruptor da alta freqüência.
a ondinha de comutação fundamental da freqüência (ou a ondinha básica) estão no 100KHz à escala 1MHz; o interruptor de alta freqüência
o ponto de ruído (ou o ruído do interruptor) estão nos 10 megahertz à escala 50MHz. O ruído do interruptor é especificado normalmente com 20
Largura de faixa do megahertz para incluir todos os harmónicos significativos para os pontos de ruído.
A maneira a mais fácil de medir a ondinha e o ruído da saída é usar uma ponta da ponta de prova do osciloscópio e um anel da terra pressionados
diretamente contra o conversor de poder output os pinos, como mostrado abaixo. Isto faz a conexão possível a mais curto transversalmente
os terminais de saída. O grampo à terra da ponta de prova do osciloscópio deve nunca ser usado na medida da ondinha e de ruído.
o grampo à terra actuará não somente como uma antena e um recolhimento a energia de alta freqüência irradiada, mas introduzirá
ruído do comum-modo à medida também.
A instalação de teste padrão para medidas da ondinha & de ruído é mostrada na figura E. Um soquete da ponta de prova (Tektronix, P.N.
131.0258-00) são usados para que as medidas eliminem o recolhimento do ruído associado com o grampo à terra longo de pontas de prova do espaço.

Figura E: Meios do teste do padrão da ondinha & de ruído.

7,2 Circuito típico da aplicação

Figura F: Circuito típico da aplicação (unidade da lógica negativa, permitida permanentemente).

Circuitos da aplicação: A figura F abaixo fornece um esquema de circuito típico que detalhe a entrada que filtra e
aparamento da tensão.

7,3 Filtração da entrada

Os conversores de DC-DC, por natureza, geram níveis significativos de ruído conduzido e irradiado. Há dois tipos de ruído conduzido: ruído comum do modo e do modo do diferencial. O ruído comum do modo é relacionado diretamente à capacidade parasítica eficaz entre os condutores da entrada do módulo de poder e a terra do chassi. O ruído diferencial do modo é através dos condutores da entrada. Recomenda-se ter algum nível de supressão do IEM ao módulo de poder.
O ruído conduzido nas linhas eléctricas da entrada pode ocorrer como correntes do ruído do diferencial ou do comum-modo.
o padrão exigido para emissões conduzidas é EN55022 a classe A (FCC Part15). (Veja a figura G)

Figura G: Filtração da entrada

7,4 Corrente refletida entrada da ondinha

O conversor está seleccionando a corrente do poder de entrada
fonte somente quando o interruptor de entrada estiver ligada. Isto cria a
fluxo atual da pulsação da fonte de entrada. Refletido
a corrente da ondinha é medida como uma corrente do pico-à-pico com a
ponta de prova atual sobre 0 à largura de faixa 20MHz. Corrente da ondinha
pode ser suprimido por um filtro externo de Π (pi) como mostrado
abaixo. veja a figura H.

Figura H: Corrente refletida entrada da ondinha.

7,5 Características de proteção
· Fechamento da Sob-Tensão da entrada: O conversor é projetado desligar quando a tensão de entrada é demasiado baixa, ajudando evita um problema da instabilidade do sistema de entrada, os circuitos do fechamento é um comparador com histerese da C.C. Quando a tensão de entrada está aumentando, deve exceder o valor de ponto inicial de ligação típico da tensão (alistado na página da especificação) antes que o conversor girar sobre. Uma vez que o conversor está ligada, a tensão de entrada deve cair abaixo do valor de ponto inicial típico da tensão da Volta-Fora
antes do conversor desligará.
· Limite da corrente de saída: O limite atual máximo permanece constante como as quedas de tensão da saída. Contudo, uma vez a impedância do curto através da saída é pequena bastante fazer para output a queda de tensão abaixo da tensão especificada da parada programada do Atual-Limite da C.C. da saída, o conversor no modo do soluço indefinido procura um caminho mais curto o estado da proteção até que a condição procurar um caminho mais curto esteja removida. Isto impede o aquecimento excessivo do conversor ou da placa de carga.
· Parada programada de temperatura excessiva: Um sensor de temperatura no conversor detecta a temperatura média do módulo. O circuito térmico da parada programada está projetado girar o conversor fora de quando a temperatura no lugar detectado alcança o valor de temperatura excessiva da parada programada. Permitirá que o conversor gire sobre outra vez quando a temperatura das quedas detectadas do lugar pela quantidade do valor de temperatura excessiva da histerese do reinício da parada programada.

8. DIAGRAMA MECÂNICO

NOTAS:
1. Todos os pinos são 0,040" (1.02mm)
diâmetro com 0,09" (2.2mm) diâmetro.
ombros do suporte isolador.

8,1 Designações do Pin
