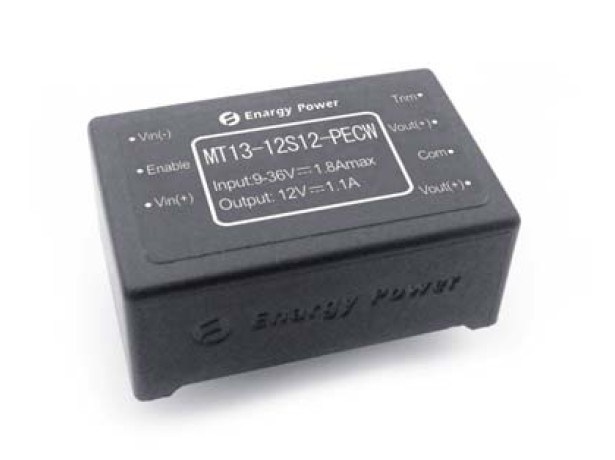

EN60950, conversores 13W de GB4943 DC-DC Output 12 volts MT13-12S12-PECW

Saída 12V MT13-12S12-PECW dos conversores 13W de DC-DC

Características chaves

Potência de saída: 13W

Escala larga da entrada: 9-36Vdc

Eficiência de conversão alta: Até 87%

Linha regulamento a ±0.5%

Regulamento da carga a ±1.0%

Freqüência de funcionamento fixa

Tensão do isolamento: 1500V

Permita o controle (DE LIGAR/DESLIGAR)

Output a proteção da sobretensão

Output a proteção da sobrecarga

O modo do soluço procura um caminho mais curto a proteção

Proteção de temperatura excessiva

Fechamento da sob-tensão da entrada

Guarnição -5~+ da tensão da saída 10% Vout

Vista geral do produto

O uso destes módulos do conversor de DC-DC avançou tecnologias powerprocessing, de controle e empacotar ao effectivenessof do desempenho, da flexibilidade, da confiança e do custo do providethe um componente maduro do poder. Clampswitching ativo de alta freqüência fornece a densidade de poder superior a eficiência de baixo nível de ruído do andhigh.

A introdução de produto

A série da TA é um único conversor independente regulado da saída que use o tamanho não padronizado do pacote do tijolo da indústria. O transformador integral/indutor do PWB é usado para todos os modelos nesta série. Esta técnica de projeto nova melhorou extremamente o acoplamento magnético, reduzido comutar o ponto e desde que consistência do desempenho. Igualmente aerodinamiza o processo de produção completamente eliminando o processo de conjunto magnético do mão-vento das linhas de produção.

Numeração da parte — MT13-12S12-PECW

1. Características elétricas

As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa. Todo o teste dos dados em Ta=25oC excetua a definição especial.

1,1 Avaliações máximas absolutas

1,2 Entre características

1,3 Características de saída

1,4 Características de resposta dinâmica

1,5 Características funcionais

1,6 Características do isolamento

2. Características gerais

3. Características ambientais

4. Conformidade dos padrões

5. Especificação da qualificação

6. Onda e curvas típicas

Figura 1: Eficiência na tensão nominal da saída contra loadcurrent para o mínimo, o substantivo, e o voltageat máximo 25°C. da entrada.

Figura 2: Eficiência na tensão da saída e no poder 60%rated nominais contra a taxa do fluxo de ar para as temperaturas do ar ambientais of25°C, 40°C, e 55°C (tensão de entrada nominal).

Figura 3: Dissipação de poder na corrente nominal da tensão vs.load da saída para o mínimo, o substantivo, e o inputvoltage máximo em 25°C.

Figura 4: Dissipação de poder no poder avaliado nominal da tensão and60% da saída contra a taxa do fluxo de ar para airtemperatures ambientais de 25°C, de 40°C, e de 55°C (inputvoltage nominal).

Figura 5: Temperatura do ar derating potência de saída máxima das curvas vs.ambient para taxas do fluxo de ar de 0 LFM through400 LFM com o ar que flui do pino 3 para fixar 1 (inputvoltage nominal).

Figura 6: Temperatura do ar poder-derating das curvas vs.ambient da saída máxima para taxas do fluxo de ar de 0 LFM through400 LFM com o ar que flui da entrada à saída (tensão do nominalinput).

Figura 7: Lote térmico do conversor na corrente da carga máxima (13W) com o 25°C em nenhum fluxo.

Figura 8: Ondinha datensão dasaída nacorrenteandratednominal dacarga datensão deentrada(100mV/div). Capacidade dacarga: capacitor1μFceramicecapacitor detântalo10μF. Largura de faixa: 20megahertz.

Figura 9: Transeunte de ligação na carga máxima (carga resistive) (100ms/div). Tensão de entrada pre-aplicada. Ch 1: Vout (5V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (5V/div).

Figura 10: Tempo de queda da parada programada na carga máxima (2 ms/div). Ch 1: Vout (5V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (5V/div).

Figura 11: Resposta da tensão da saída à etapa-mudança em loadcurrent (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Loadcap: 10μF, capacitor de tântalo do ESR de 100 mΩ e capacitor 1μFceramic. Ch 1: Vout (100mV/div).

Figura 12: Resposta da tensão da saída à etapa-mudança em loadcurrent (50%-75%-50% de Iout (máximo): dI/dt = 0.5A/μs). Loadcap: 220μF, capacitor de tântalo do ESR de 30 mΩ e tampão 1μFceramic. Ch 1: Vout (100mV/div).

7. Informação física

7,1 Esboço mecânico

Notas:

1. Todos os pinos são 0,024" (0.6mm) diâmetro sem ombro.

2. Pin4 e Pin6 são conexão paralela. O usuário poderia conseguir a função Vout (+) se conecte um ou outro orboth de dois pinos.

3. Tolerâncias: x.xx ±0.02 dentro. (x.x ±0.5mm), x.xxx ±0.010 dentro. (x.xx ±0.25mm)

7,2 Designações do Pin
