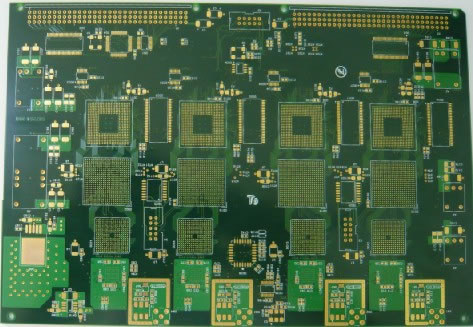

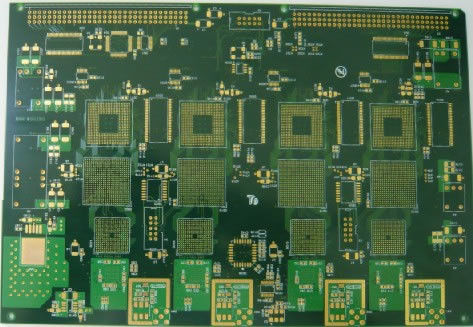

Name: PWB tomado partido dobro caseiro que faz a fonte de alimentação, PWB FR4 cola Epoxy do vidro do cobre de 1,5 onças
Brand: Shenzhen YONP Power Co.,Ltd
SKU: O dobro tomou partido PCB-2
Availability: InStock

Casa Produtos Fonte da potência militar

PWB tomado partido dobro caseiro que faz a fonte de alimentação, PWB FR4 cola Epoxy do vidro do cobre de 1,5 onças

Detalhes do produto:

Lugar de origem:	China
Marca:	HD-PCB
Certificação:	UL,ISO9001,TS16949.
Número do modelo:	O dobro tomou partido PCB-2

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	nenhum MOQ
Preço:	negotiable
Detalhes da embalagem:	Embalado no saco antiestático

Contato

Descrição de produto detalhada

Destacar:

Placa de Circuito Double Sided

Dupla camada PCB

PWB tomado partido dobro caseiro que faz a fonte de alimentação, PWB FR4 cola Epoxy do vidro do cobre de 1,5 onças

Detalhes rápidos

Tipo do PWB:	Protótipos rápidos do PWB da volta
Camada:	2 camadas
Minuto. Linha largura/espaço:	3mil/3mil
Min. Através do diâmetro:	0.3mm
Espessura do revestimento:	1.6mm
Revestimento de superfície:	HASL
Tamanho:	80*100MM
Material:	FR4-1.6MM
Cor:	Verde
Aplicação:	Controlador

Descrição

Nós somos fabricante de uma paragem da placa de circuito impresso, fornecendo serviços da fabricação do PWB para único, dobro ou multi-camada PCBs em quantidades da produção do baixo volume e do volume alto uma vasta gama de materiais e de opções da tecnologia.
Leveraging nossos serviços do projeto e do conjunto em um sistema de produção do turnkey, nós podemos fornecer a fabricação do PWB do baixo custo o mais de alta qualidade. Usando uma variedade de metodologias da inspeção para assegurar a funcionalidade do produto final. Nós oferecemos especs. completas, placas de circuito impresso da quantidade pequena e a volta rápida PCBs das especs. do costume. Além, nós somos o primeiro fornecedor de placas de circuito impresso ao militar/espaço aéreo/defesa/indústrias médicas e comerciais.

Capacidades técnicas

Número de camadas	1, 2, 4 ou 6, até 36 camadas
Quantidade da ordem	1 a 500.000
Forma da placa	Retangular, redondo, entalhes, entalhes, complexo, irregular
Tipo da placa	Rígido, flexível, rígido-flexível
Material da placa	FR4 cola Epoxy de vidro, FR4 Tg alto, RoHS complacente; Alumínio, Rogers, etc.
Corte da placa	Tesoura, V-contagem, aba-distribuída
Espessura da placa	Cabo flexível, 0,2 ~ 6,0 milímetros, 0,01 ~ 0,25 ″
Peso de cobre	1,0, 1,5, 2,0 onças
Máscara da solda	O verde frente e verso LPI, igualmente apoia vermelho, branco, amarelo, azul, preto
Tela de seda	Frente e verso ou único-tomado partido em branco, em amarelo, em preto, ou o negativo
Linha mínima largura da tela de seda	0,006 ″ ou 0.15mm
Dimensões máximas da placa	45 x 45 ″ ou 114 x 114 cm
Traço/diferença mínimos	0,004", 0.1mm, ou 4 mil.
Diâmetro de furo mínimo da broca	0,006", 0.15mm, ou 6 mil.
Revestimento de superfície	HASL, níquel, ouro da IMM, lata da IMM, prata da IMM, OSP etc.
Tolerância da espessura da placa	±10%
Tolerância de cobre do peso	±0.25 onça
Largura de entalhe mínima	0,12", 3,0 milímetros, ou 120 mil.
profundidade da V-contagem	20-25% da espessura da placa
Chapeado através dos furos	Sim
Furos do dissipador	Sim
Formato de arquivo do projeto	DXF de Gerber RS-274X, de 274D, de Eagle e de AutoCAD, DWG

Fluxograma da produção do PWB

PWB tomado partido dobro caseiro que faz a fonte de alimentação, PWB FR4 cola Epoxy do vidro do cobre de 1,5 onças 0

Procedimentos de teste

Nós executamos procedimentos múltiplos da segurança de qualidade antes de enviar para fora qualquer placa do PWB. Estes incluem:

Inspeção visual
Ponta de prova de voo
Cama de pregos
Controle da impedância
detecção da Solda-capacidade
Microscópio metallograghic de Digitas
AOI (inspeção óptica automatizada)

Prazos de execução rápidos da volta

Para a produção do PWB, nós podemos fornecer 2 a 7 dias giramos ao redor épocas. Para PCBs multilayer, o tempo de resposta o mais rápido depende do número de camadas e de quantidade.

Preste serviços de manutenção à garantia

Nós certificamo-nos servir profissional, sinceramente cada cliente e amigável para o melhor da nossa capacidade. Nós contente re-trabalho seu projeto se seu projeto não é 100% satisfatório.

Obtenha umas citações rápidas agora

Enviando em uma conta de material, os arquivos do gerber que incluímos o desenho de conjunto e nós teremos uma cotação de volta a você dentro das horas. Com hengda de Shenzhen há nunca um custo escondido e nossos preços são muito competitivos e razoáveis.
