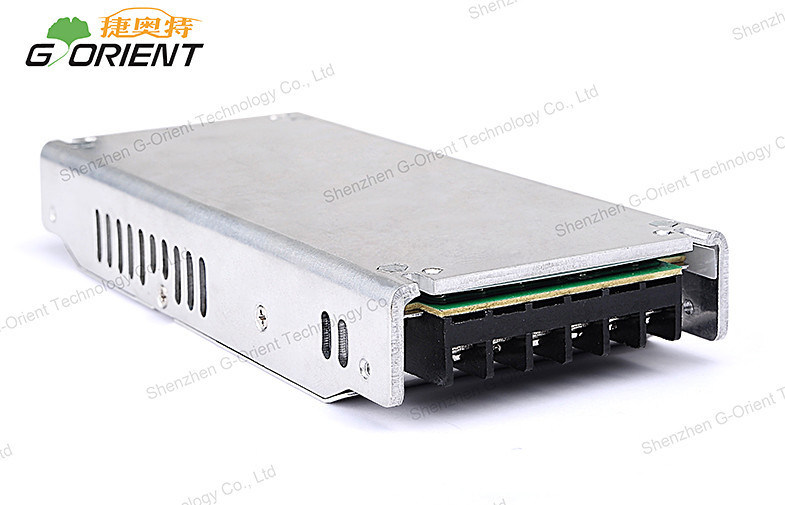

Fonte de alimentação conversor/60a constante interna da C.C. da C.A. da tensão 270W

Fonte de alimentação do interruptor

NHI300-4.5-A

SAÍDA

Tensão de C.C.

4.5V

Escala atual

0~60A

Corrente avaliado

60A

Poder avaliado

270W

Ondinha & ruído (máximo)

<200mvp-p>

Tensão ADJ.Range

4.05~5.0V

Tolerância da tensão

+/- 3,0%

Linha regulamento

+/- 0,5%

Regulamento da carga

+/- 2,0%

Instalação, tempo de elevação

1000ms, 50ms/230VAC

Sustente o tempo

20ms/230VA

ENTRADA

Escala da tensão

200-240VAC

Escala de freqüência

47-63Hz

Eficiência (tipo.)

81-85%

Corrente da C.A.

4A/230VAC

Corrente do Inrush (máximo)

60A/230VAC

Corrente do escapamento

< 3="">

Proteção

Sobre a carga

105 ~ potência de saída avaliado de 135%

Tipo da proteção: A limitação atual constante, recupera automaticamente depois que a condição de falha é removida

Sobre a tensão

5,75 ~ 7.5V

Tipo da proteção: Interrompa a tensão de O/P, re-poder recuperar sobre

Sobre a temperatura

90℃ +/- 5℃

Tipo da proteção: Interrompa a tensão de O/P, recupere-a automaticamente depois que a temperatura vai para baixo

Função

Controle de ligar/desligar do fã (tipo.)

Fã de RTH2≧50℃ sobre, fã de ≦45℃ fora

Ambiente

Temp de trabalho.

-20 ~ +60℃

Umidade de trabalho

20 ~ RH de 90%, não-se condensando

Temp do armazenamento., umidade

-20 ~ +85℃, 10 ~ RH de 95%

Temp.Coefficient

+/-0.03%/℃ (0 ~ 50℃)

Vibração

10 ~ 500Hz, 5G 10min. /1 de ciclo, 60min. Cada um ao longo de X, Y, machados de Z

Segurança

Standard de segurança

UL60950-1 aprovado

Tensão de Withstand

I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC

Resistência do isolamento

I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/RH de 25℃/70%

Outro

MTBF

234.3K horas MIL-HDBK-217F mínimo (25℃)

Dimensão

196*110*30mm (L*W*H)

Embalagem

1.0kg; 20pcs/20Kgs

Nota

1. Todos os parâmetros mencionados não especialmente são medidos na entrada 230VAC, na carga avaliado e no 25℃ da temperatura ambiental.

2. A ondinha & o ruído são medidos em 20Mhz da largura de faixa usando um 12" par-fio torcido terminada com de 47 F um capacitor paralelo de 0.1uf &.

3. Tolerância: inclui a tolerância, a linha regulamento e o regulamento estabelecidos da carga.

4. Conecte por favor o pólo positivo da tensão de entrada com a marca” L” do bloco terminal, conectam o pólo negativo da tensão de entrada com a marca” N” do bloco terminal, usando a tensão de C.C. para a tensão de entrada
