Detalhe rápido

Lugar de origem: China

Marca: Enargy

Número de modelo: JS150-24S12-POC

Potência de saída: 150W

Variação da temperatura de funcionamento: -20~85℃

Escala de tensão de entrada: 18-36Vdc

Tensão da saída: 12Vdc

Eficiência: 88%

Tamanho (L*W*H): 72.1*72.1*9.1mm

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1pcs

Preço: Negociação

Tempo de entrega: Negociação

Capacidade da fonte: 1000Pcs/week

Características chaves

· Potência de saída: 150W

· Escala larga da entrada: 18-36Vdc

· Eficiência de conversão alta: 88%

· Linha regulamento a ±0.5%

· Regulamento da carga a ±0.5%

· Freqüência de funcionamento fixa

· Tensão do isolamento: 1500V

· Permita o controle (DE LIGAR/DESLIGAR)

· Output a proteção da sobrecarga

· O modo do soluço procura um caminho mais curto a proteção

· Proteção de temperatura excessiva

· Fechamento da sob-tensão da entrada

· Guarnição da tensão da saída: ±10%

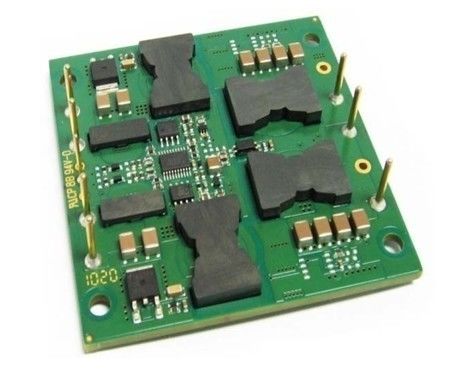

Vista geral do produto

Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor ativo de alta freqüência da braçadeira fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.

A introdução de produto

A série de JS é um único conversor independente regulado da saída que use o tamanho não padronizado do pacote do tijolo da indústria. A eficiência elevada mesma é um resultado da topologia patenteada CORP de ENARGY que usa a correção síncrono e um projeto inovativo da construção para minimizar a dissipação de calor e para reservar extremamente densidades de poder superior. O poder dissipado pelo conversor é tão baixo que um dissipador de calor não está exigido, que salvar o custo, peso, altura, e esforço da aplicação. Todos os componentes do poder e do controle são montados à carcaça do PWB da multi-camada com tecnologia da montagem da superfície do highyield, tendo por resultado um produto mais seguro.

características 1.Electric

As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa. Todo o teste dos dados em Ta=25oC excetua a definição especial.

avaliações do máximo 1.1Absolute

características 1.2Input

características 1.3Output

características de resposta 1.4Dynamic

características 1.5Functional

características 1.6Isolation

2. Características gerais

características 3.Environmental

conformidade 4.Standards

especificação 5.Qualification

onda 6.Typical e curvas

Figura 1: Eficiência na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.

Figura 2: Eficiência na tensão nominal da saída e no poder avaliado de 60% contra a taxa do fluxo de ar para temperaturas do ar ambientais de 25°C, 40°C and55°C (tensão de entrada nominal).

Figura 3: Dissipação de poder na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.

Figura 4: Dissipação de poder na tensão nominal da saída e no poder avaliado de 60% contra a taxa do fluxo de ar para temperaturas do ar ambientais de 25°C, de 40°C, e de 55°C (tensão de entrada nominal).

Figura 5: Curvas derating potências de saída máximas contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM a 400 LFM com o ar que flui do pino 1 para fixar 5 (tensão de entrada nominal).

Figura 6: Lote térmico do conversor na corrente da carga máxima (150W) com o ar 25°C que flui na taxa de 100 LFM. O ar está fluindo através do conversor do pino 1 para fixar 5 (tensão de entrada nominal).

Figura 7: Curvas poder-derating da saída máxima contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM a 400 LFM com o ar que flui da entrada à saída (tensão de entrada nominal).

Figura 8: Lote térmico do conversor na corrente da carga máxima (150W) com o ar 25°C que flui na taxa de 100 LFM. O ar está fluindo através do conversor da entrada à saída (a tensão de entrada nominal)

Figura 9: Transeunte de ligação na carga máxima (carga resistive) (20 ms/div). Tensão de entrada pre-aplicada.

Ch 1: Vout (5V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (5V/div)

Figura 10: Tempo de queda da parada programada na carga máxima (400 µs/div).

Ch 1: Vout (5V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (5V/div).

Figura 11: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Tampão da carga: 10μF, capacitor de tântalo do ESR de 100 mΩ e capacitor 1μF cerâmico. Ch 1: Vout (100mV/div).

Figura 12: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Tampão da carga: 470μF, capacitor de tântalo do ESR de 30 mΩ e tampão 1μF cerâmico. Ch 1: Vout (100mV/div).

Figura 13: Ondinha da tensão da saída na tensão de entrada nominal e na corrente avaliado da carga (100mV/div). Capacidade da carga: capacitor 1μF cerâmico e capacitor de tântalo 10μF. Largura de faixa: 20 megahertz.

especificações 7.Function

controle 7.1Enable (DE LIGAR/DESLIGAR) (Pin 4)

O pino da possibilidade permite que o módulo de poder seja desligado sobre e eletronicamente. A função (DE LIGAR/DESLIGAR) da possibilidade é útil para conservar a bateria, para a aplicação pulsada do poder ou para o poder que arranja em seqüência acima.

O pino da possibilidade é provido - ao Vin. É levantado internamente, assim que nenhuma fonte externo da tensão é exigida. Um interruptor aberto do coletor (ou abra o dreno) é recomendado para o controle do pino da possibilidade.

Ao usar o pino da possibilidade, certifique-se que a referência é realmente - do pino de Vin, não antes do IEM que filtra ou remotamente da unidade. Óptica acoplar o sinal de controle e encontrar o acoplador opto diretamente no módulo evitarão qualquens um problemas. Se o pino da possibilidade não é usado, pode ser deixado a flutuação (lógica positiva) ou ser conectado - ao pino de Vin (lógica negativa). Figure detalhes de A cinco circuitos possíveis para conduzir o pino DE LIGAR/DESLIGAR. A figura B é um olhar detalhado dos circuitos DE LIGAR/DESLIGAR internos.

características 7.2Protection

·Fechamento da Sob-Tensão da entrada: O conversor é projetado desligar quando a tensão de entrada é demasiado baixa, ajudando evita um problema da instabilidade do sistema de entrada, os circuitos do fechamento é um comparador com histerese da C.C. Quando a tensão de entrada está aumentando, deve exceder o valor de ponto inicial de ligação típico da tensão (alistado na página da especificação) antes que o conversor girar sobre. Uma vez que o conversor está ligada, a tensão de entrada deve cair abaixo do valor de ponto inicial típico da tensão da Volta-Fora antes que o conversor desligar.

·Limite da corrente de saída: O limite atual máximo permanece constante como as quedas de tensão da saída. Contudo, uma vez a impedância do curto através da saída é pequena bastante fazer para output a queda de tensão abaixo da tensão especificada da parada programada do Atual-Limite da C.C. da saída, o conversor no modo do soluço indefinido procura um caminho mais curto o estado da proteção até que a condição procurar um caminho mais curto esteja removida. Isto impede o aquecimento excessivo do conversor ou da placa de carga.

·Parada programada de temperatura excessiva: Um sensor de temperatura no conversor detecta a temperatura média do módulo. O circuito térmico da parada programada está projetado girar o conversor fora de quando a temperatura no lugar detectado alcança o valor de temperatura excessiva da parada programada. Permitirá que o conversor gire sobre outra vez quando a temperatura das quedas detectadas do lugar pela quantidade do valor de temperatura excessiva da histerese do reinício da parada programada.

circuito da aplicação 7.3Typical

método 8.Test

teste da ondinha 8.1Output & do ruído

A ondinha da saída é compor de pontos de ruído da ondinha da freqüência fundamental e do interruptor da alta freqüência. A ondinha de comutação fundamental da freqüência (ou a ondinha básica) estão no 100KHz à escala 1MHz; o ponto de ruído de alta freqüência do interruptor (ou o ruído do interruptor) estão nos 10 megahertz à escala 50MHz. O ruído do interruptor é especificado normalmente com uma largura de faixa de 20 megahertz para incluir todos os harmónicos significativos para os pontos de ruído.

A maneira a mais fácil de medir a ondinha e o ruído da saída é usar uma ponta da ponta de prova do osciloscópio e um anel da terra pressionados diretamente contra os pinos da saída do conversor de poder, como mostrado abaixo. Isto faz a conexão possível a mais curto através dos terminais de saída. O grampo à terra da ponta de prova do osciloscópio deve nunca ser usado na medida da ondinha e de ruído. O grampo à terra actuará não somente como uma antena e um recolhimento a energia de alta freqüência irradiada, mas introduzirá o ruído do comum-modo à medida também.

A instalação de teste padrão para medidas da ondinha & de ruído é mostrada na figura D. Um soquete da ponta de prova (Tektronix, P.N. 131.0258-00) é usado para que as medidas eliminem o recolhimento do ruído associado com o grampo à terra longo de pontas de prova do espaço.

informação 9.Physical

esboço 9.1Mechanical

Notas:

1. Os pinos 3 são 0,040" (1.02mm) diâmetro.

2. Todos pinos restantes são 0,060" (1.52mm) diâmetro.

3. Tolerâncias: x.xx±0.02 dentro. (x.x±0.5mm)

x.xxx±0.010 dentro. (x.xx±0.25mm)

designações 9.2Pin
